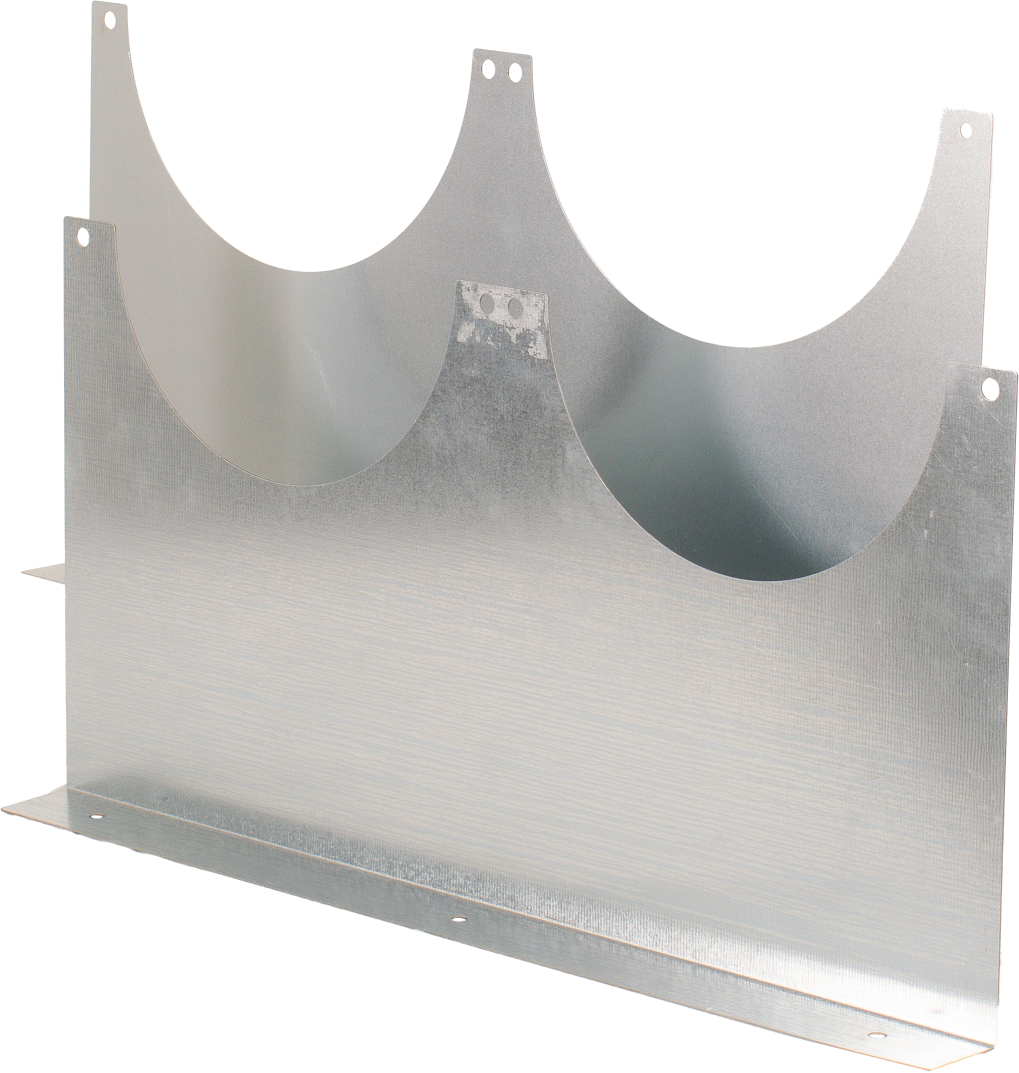

VZ_RZV_MSEPP - montážna šablóna pre 2x EPP potrubie pre rekuperačné systémy Ø210 mm
Inštalačná šablóna sa používa na jednoduché porovnanie zvislých potrubí počas inštalácie potrubia. Zaisťuje správny rozstup dvoch EPP rúrok a ich vzdialenosť od steny - preto musí byť šablóna namontovaná na koncovej stene. Odporúčaná výška inštalácie šablóny: 1/3 - 1/2 plánovaného umiestnenia vetracieho zariadenia Futura. Pre horizontálne porovnanie: pravá strana šablóny označuje stred závesnej dosky vetracej jednotky, pod horným okrajom má stredovú šípku. Odporúčame použiť vodováhu. Vertikálny kanál sa vkladá iba vtedy, keď je zariadenie zavesené podľa jeho skutočného umiestnenia. Šablóna sa po zrolovaní kábla demontuje. Pokračovať
Popis produktu
Inštalačná šablóna sa používa na jednoduché porovnanie zvislých potrubí počas inštalácie potrubia. Zaisťuje správny rozstup dvoch EPP rúrok a ich vzdialenosť od steny - preto musí byť šablóna namontovaná na koncovej stene. Odporúčaná výška inštalácie šablóny: 1/3 - 1/2 plánovaného umiestnenia vetracieho zariadenia Futura. Pre horizontálne porovnanie: pravá strana šablóny označuje stred závesnej dosky vetracej jednotky, pod horným okrajom má stredovú šípku. Odporúčame použiť vodováhu. Vertikálny kanál sa vkladá iba vtedy, keď je zariadenie zavesené podľa jeho skutočného umiestnenia. Šablóna sa po zrolovaní kábla demontuje.
Rozmery
Technické údaje
Šírka: 500 mm
Hĺbka: 253 mm
Rozstup: 243 mm
Materiál: pozinkovaný plech s hrúbkou 0,8 mm
