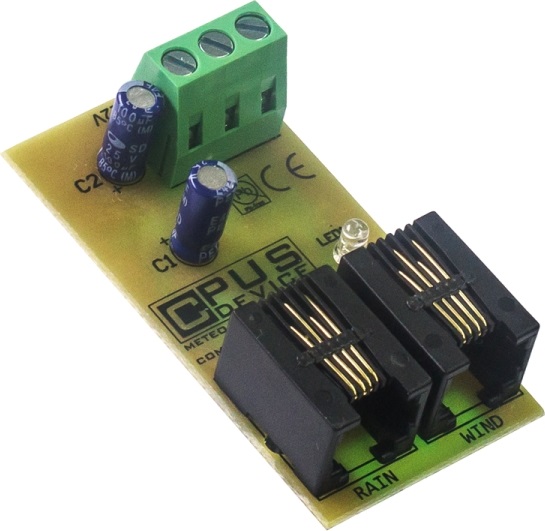

MSI-1A slúži ako vstupná jednotka pre senzory meteostanice. Vstupná jednotka namerané hodnoty vyhodnocuje a poskytuje riadiacej jednotke. Okrem monitorovania počasia môžeme inštaláciou senzorov do systému rozšíriť jeho možnosti tak, že systém bude môcť prispôsobovať svoje správanie poveternostným podmienkam.
Pokračovať
kompatibilné so senzormi meteostanice WH1080 a WH1090
inštalácia na konzolu do krabice s IP65
napájanie zo zbernice CPUS
Parametre eNODE MSI-1A
Senzory
Rýchlosť vetra
0 ÷ 180 km/h
Rozlíšenie senzora rýchlosti vetra
0,5 km/h
Smer vetra
S, SV, V, JV, J, JZ, Z, SZ
Rozlíšenie úhrnu zrážok
0,28 mm
Parametre kontaktov
Maximálny prierez vodiča
2,5 mm2
Krútiaci moment uťahovania
0,4 Nm
Dĺžka odizolovania vodiča
7 mm
Rozstup kontaktov
5 mm
Napájanie a spotreba
Nominálne napájacie napätie Un
12 V DC
Minimálne napájacie napätie Umin
9 V DC
Maximálne napájacie napätie Umax
14,5 V DC
Celková spotreba pri Un (12 V)
7 mA
Celková spotreba pri Umin (9 V)
8 mA
Celková spotreba pri Umax (14,5 V)
6,4 mA
Rozmery a hmotnosť
Rozmery
57 mm x 29 mm x 15 mm
Hmotnosť
16 g
Prevedenie
bez krabice
Klasifikácia zariadenia
Stupeň krytia prístroja podľa EN 60529
IP00
Trieda ochrany podľa EN 61140
III
Podmienky prostredia podľa EN 60721-3-3
3K3, 3B1, 3C2, 3S1, 3M2
Montáž
do krabice s krytím IP65
Je v zhode s
EN 61010-1, EN 61000-6-1, EN 61000-6-3, EN IEC 63000
Inštalácia eNODE MSI-1A
Pred inštaláciou je potrebné nainštalovať konzolu so senzormi. Štandardne sa senzory inštalujú na spoločnú konzolu, ktorá je súčasťou dodávky.

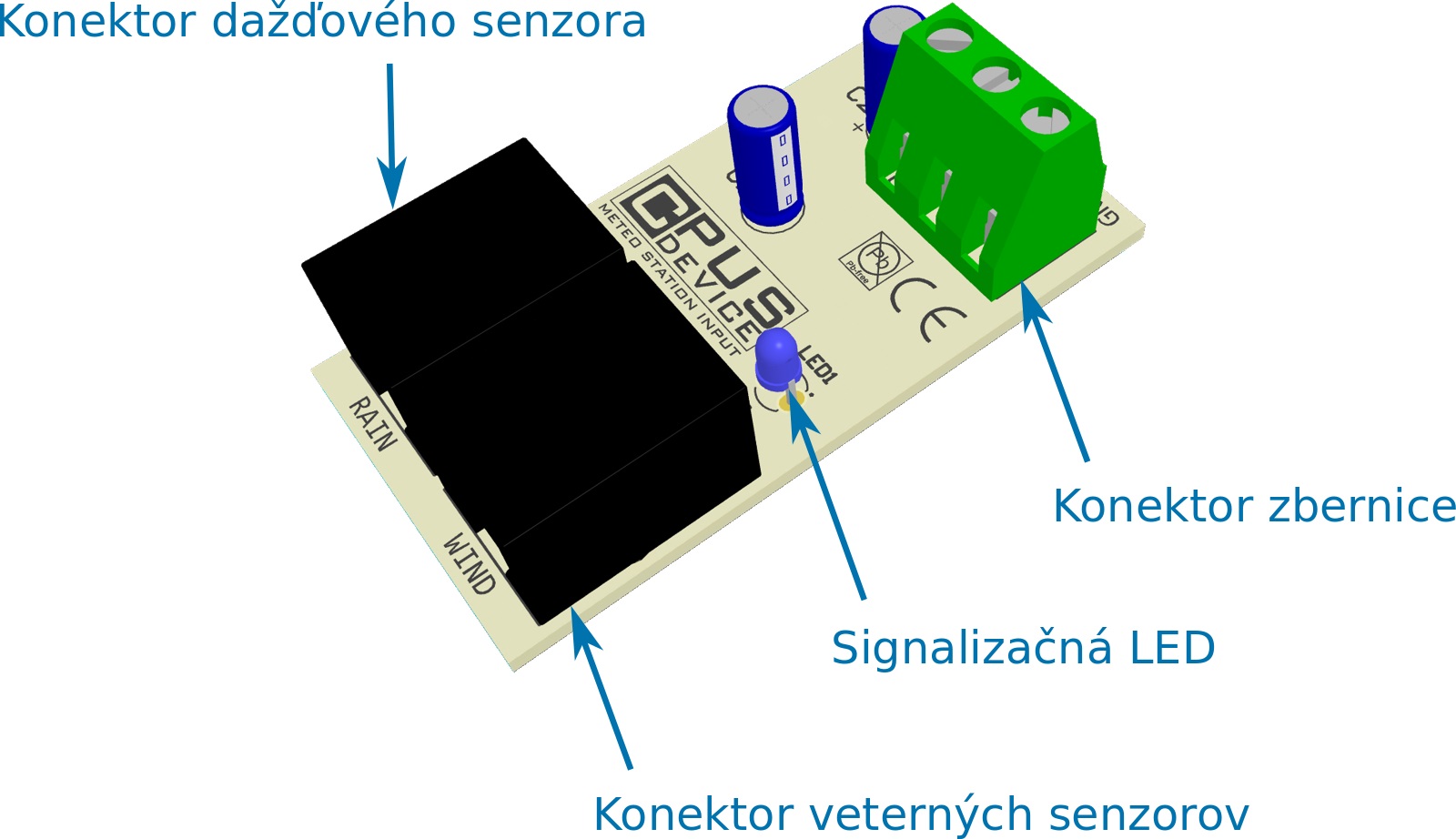

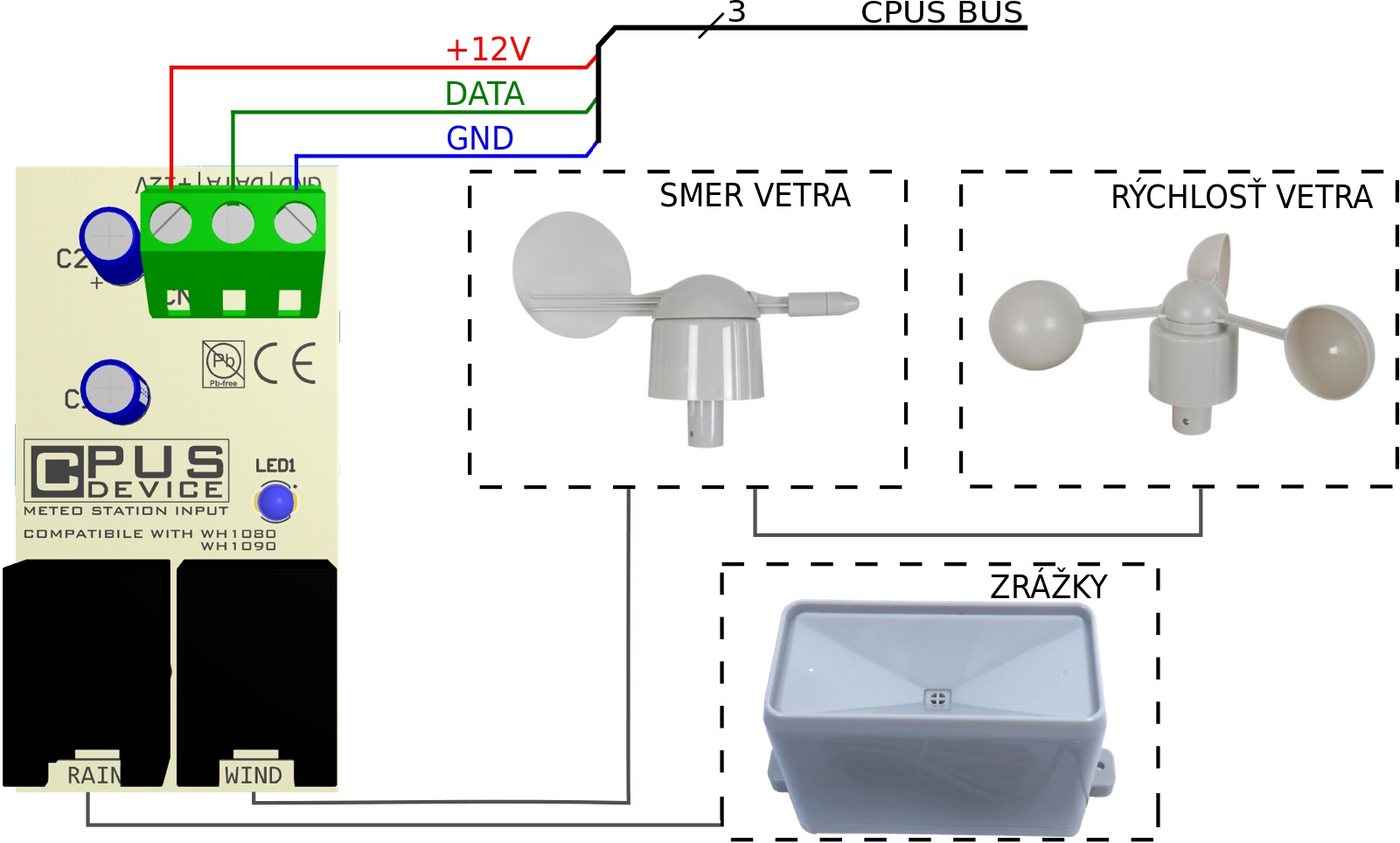

Je možné použiť vlastnú konzolu, prípadne senzory rozdeliť na dve konzoly podľa potreby. Dosku vstupnej jednotky treba umiestniť do vopred pripravenej škatuľky s krytím IP65. Pri umiestnení škatuľky treba brať do úvahy dĺžku káblov senzorov. Senzory sú k jednotke pripojené dvomi konektormi RJ11. Zbernica je pripojená pomocou svorkovnice. Vstupná jednotka spolu so senzormi je napájaná zo zbernice.
