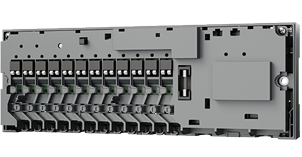

JB-128N - Zbernicový modul na ovládanie hlavíc podlahového kúrenia

Zónová regulácia ľahko a rýchlo

Modul umožňuje efektívne prepojenie JABLOTRON 100+ s teplovodným vykurovacím systémom.

Pre reguláciu až 12 nezávislých okruhov je možné priamo do modulu zapojiť 12 bez prúdu uzavretých, termoelektrických hlavíc napájaných z 230 V, s príkonom do 2W.

Voliteľne môže modul ovládať aj pomocné cirkulačné čerpadlo a zdroj tepla. Oba pomocné výstupy spínajú automaticky, ak aspoň jeden z okruhov kúri.

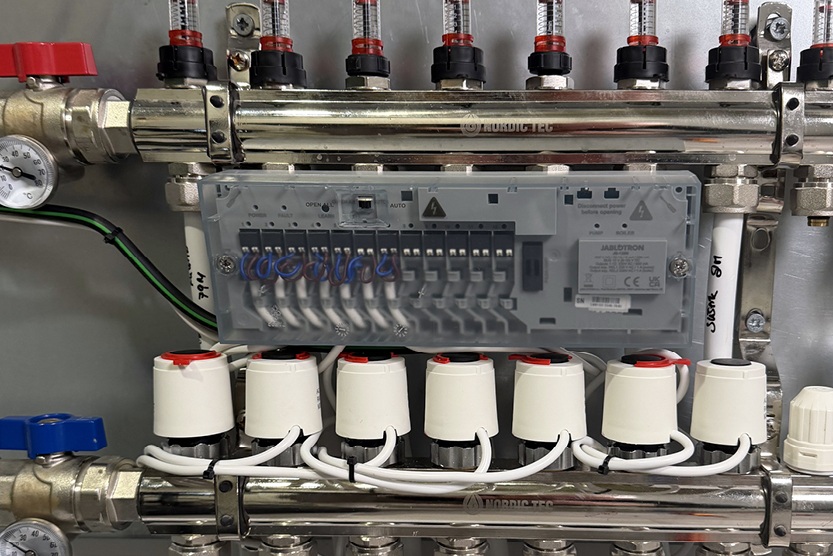

Jednoduchá inštalácia priamo do rozdeľovača

Základna modulu je uzpůsobena pro snadnou instalaci pomocí stahovacích pásek přímo na trubky uvnitř rozdělovače podlahového vytápění. Alternativně je možná i montáž na DIN lištu nebo rovný povrch.

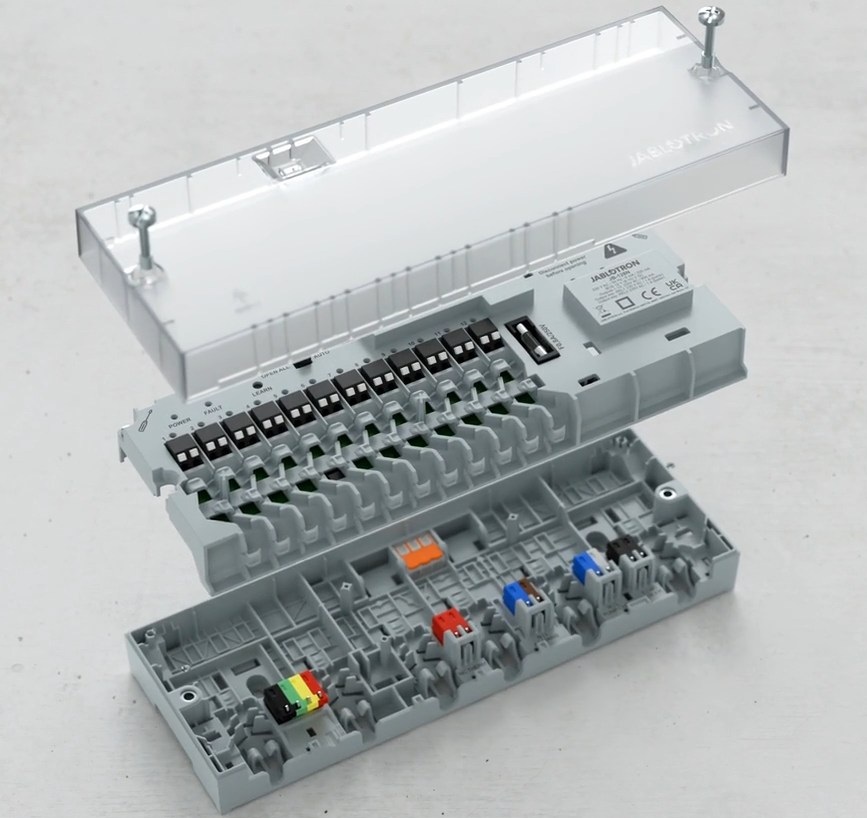

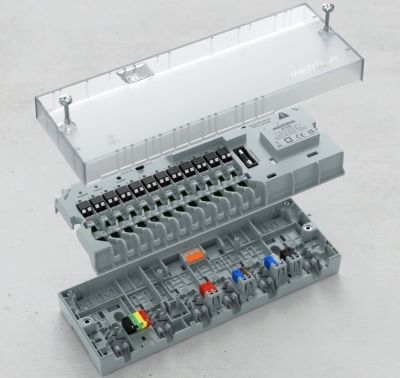

Bezšroubové svorky a komfortní řešení fixace pomohou s efektivním zapojením a organizací napájecí i komunikační kabeláže v základně. Poté se jednoduše přiklopí střední díl s elektronikou obsahující výstupní svorky pro jednotlivé hlavice. Po rychlém zapojení hlavic s fixací kabelů pomocí labyrintu stačí nasadit vrchní kryt a je hotovo.

Inteligentné funkcie uľahčujú nastavenie

Jednotlivým výstupom pre hlavice sa jednoducho priradí PG, ktoré ovládajú jednotlivé termostaty pri požiadavke kúriť. O všetko ostatné sa už postarajú integrované funkcie modulu:

• K dispozícii je nastaviteľné oneskorenie aj presah pre zopnutie vykurovacieho zdroja aj cirkulačného čerpadla, poskytujúce oneskorenie potrebné na otvorenie a uzavretie hlavíc. Funkcia bráni zbytočnému nakurovaniu do uzavretého systému a zároveň zaistí dochladenie okruhu počas uzatvárania.
• Proti zatuhnutiu hlavíc a cirkulačného čerpadla mimo vykurovacej sezóny modul automaticky v pravidelných intervaloch krátko aktivuje všetky výstupy.
• K modulu je možné pripojiť externý NC bezpečnostný termostat, ktorý v prípade prehriatia vykurovacej vody automaticky odstaví všetky výstupy, aby zabránil poškodeniu podláh.
• Manuálny prepínač AUTO/ALL ON umožňuje aktivovať všetky výstupy pre ručnú prevádzku aj bez pripojenej alebo oživenej ústredne. Tým je možné napríklad vysúšať stavbu alebo ručne temperovať ešte pred inštaláciou zvyšku systému.

   Na čo si dať pri návrhu systému pozor

• Modul, ako nealarmový prvok, nie je vybavený sabotážnym senzorom. Pri inštaláciách s požiadavkou plnenia stupňa zabezpečenia 2 podľa EN 50131 musí byť pre ochranu zbernice modul zapojený na vyhradenom zbernicovom výstupe ústredne alebo za oddeľovačom zbernice JA-110T.

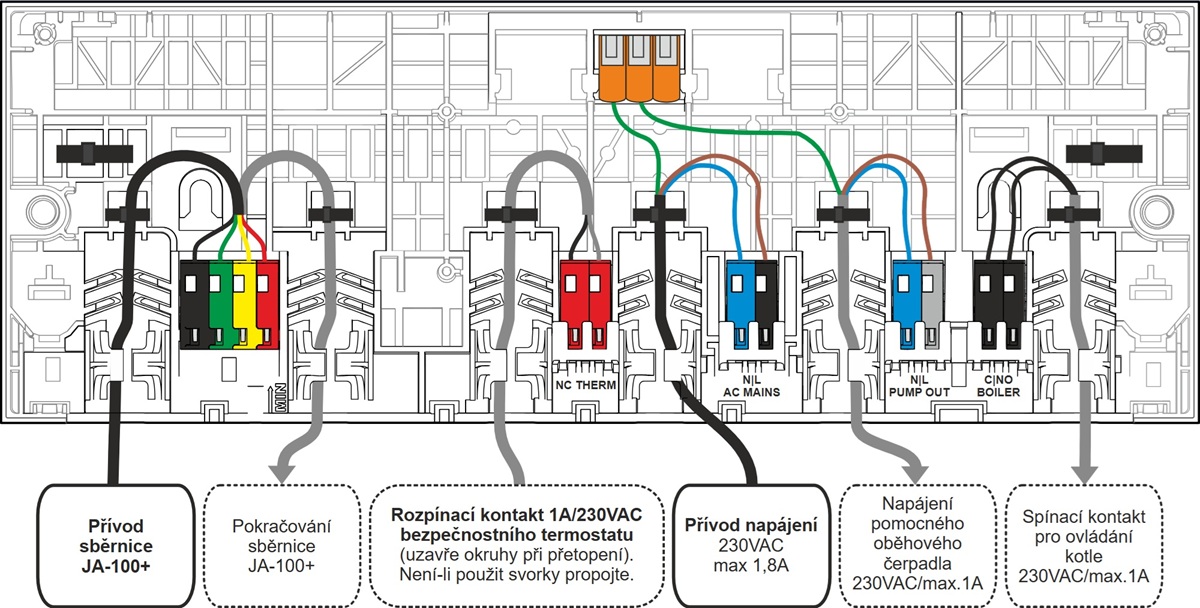

• Výstupy modulu sú napájané cez svorky bezpečnostného NC termostatu (dvojica červených svoriek). Pokiaľ nie je termostat pripojený, pre funkčnosť výstupov musia byť červené svorky trvalo prepojené napr. drôtom 1,5 mm2 (cez svorky prechádza až 1 A pri napätí 230 V AC).
• Modul pre svoju prevádzku potrebuje ako pripojenie systémovej zbernice, tak aj externé napájanie zo siete 230 V. V prípade prerušenia externého napájania modul so systémom prestane komunikovať.
• Na zabránenie prúdovým špičkám výstupy hlavíc spínajú postupne. Pri spoločnom zapnutí všetkých priradených PG sa tak niektoré výstupy zámerne aktivujú s niekoľko sekundovým oneskorením.
